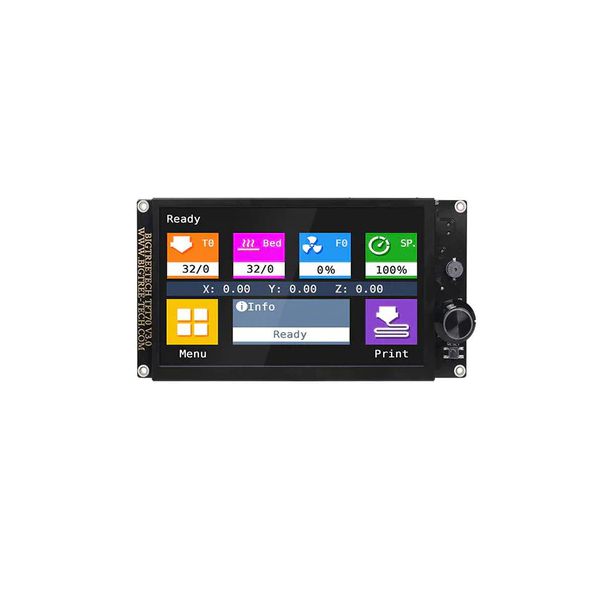

BIQU BIGTREETECH BTT TFT70 V3.0
BIGTREETECH BTT TFT70 V3.0
Touch Display für SKR Octopus Control Board 800*480 Pixel
- Hersteller: BIQU
- Herstellernummer: 1040000026
- Artikelnummer: 36484
- Verfügbarkeit: ab Lager > Lieferzeit 1-3 Werktage
Fragen zu diesem Artikel?
Weitere Artikel aus dieser Kategorie
Das BIGTREETECH TFT70V3.0 ist ein Touchdisplay mittlerer Größe. Es besitzt zwei Betriebsmodi und kann als perfekte Alternative zum LCD12864 verwendet werden.
Besonderheiten BIGTREETECH TFT70 V3.0
- MCU: ARM 32 bit 168MHz STM32F407VGT6 Cortex-M4 Serie.
- Komfortablere Bedienung: Upgrade der Firmware per SD-Karte.
- Bessere Kompatibilität: zwei Betriebsmodi, UART-Bildschirm und Screen Type 12864.
- UART-Bildschirm mit Unterstützung für SD-Karte und U-Disk.
- WIFI-Port zum Einbau eines WIFI-Moduls.
- incl. Port für Filament Runout Erkennung (FIL-DET).
- Funktionsport zum automatischen Herunterfahren nach dem Drucken (PS-ON)；
- LCD12864 Modi inclusive EXP1、EXP2、EXP3，
EXP1 und EXP2 sind für den LCD-Bildschirm eines gewöhnlichen Motherboards
EXP3 ist fur LCD Bildschirme der E3 Serie (wie: SKR MINI E3、SKR E3 DIP usw.). - TFT-Touchscreen: UART-Bildschirm mit RS232-Anschluss.
- Mit 2 UART-Ports für Benutzer DIY.
technische Daten：
- Höhe * Breite: 196 * 100mm
- Einbaumaß: 188 * 92mm
- weitere Details sind in den folgenden Dokumenten zu finden:
BTT TFT70 V3.0 -SIZE-TOP.pdf und BTT TFT70 V3.0 -SIZE-BOT.pdf - MCU: STM32F407VGT6
- Anzeigebereich des Bildschirms: 153.84*85.776 mm
- Bildschirmauflösung: 800*480 RGB
- Hintergrundbeleuchtung: 21 weiße LED's
- Eingangsspannung: DC 5V
- Logikspannung der SD-Karte: 3.3V und 5V (wie: Motherboard mit MEGA2560 Conroller, mit höherer Kompatibilität)
