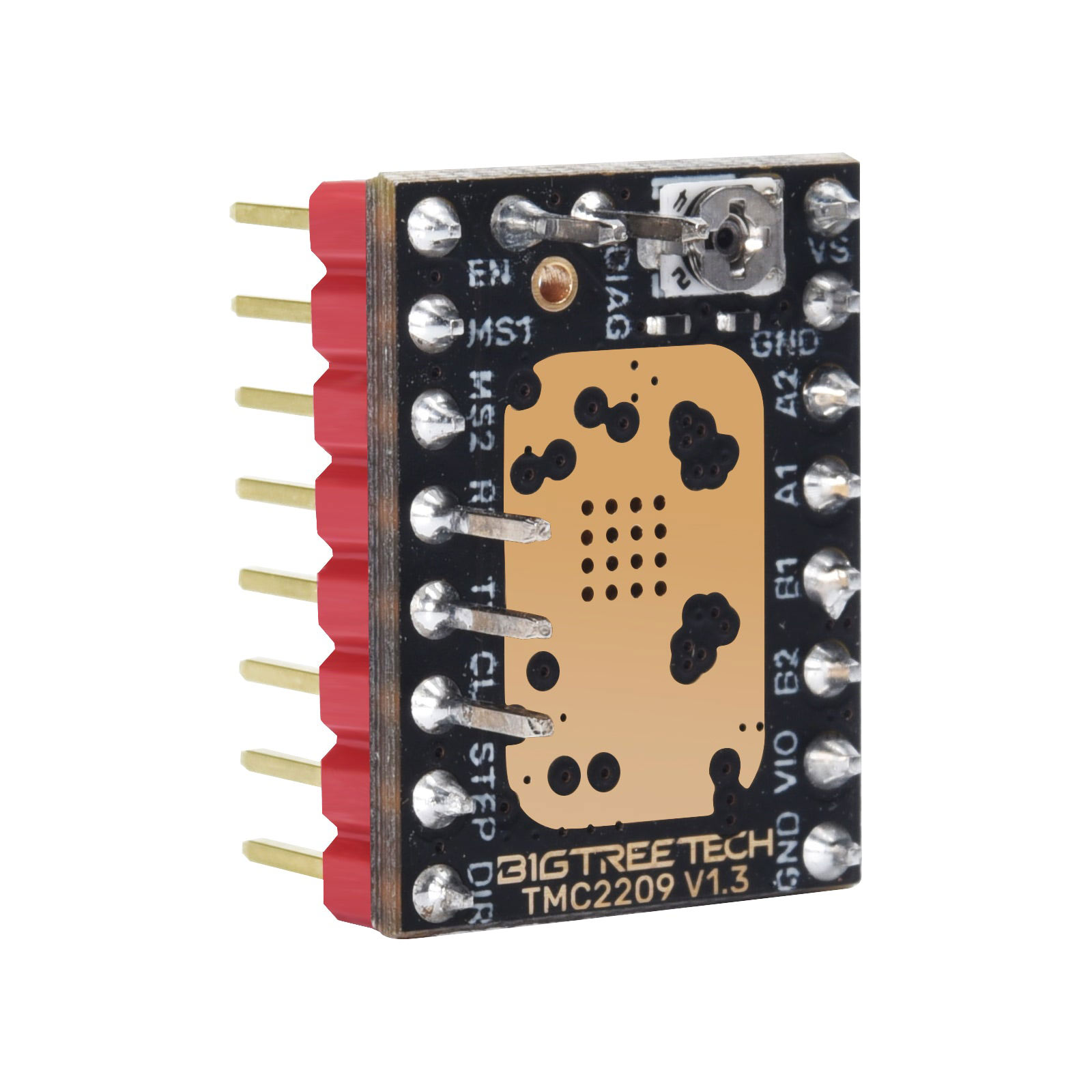

BigTreeTech Stepper Motor Driver TMC2209 V1.3

Der Big Tree Tech TMC 2209 ist ein extrem leiser Motortreiber für Zweiphasen-Schrittmotoren.

Seine dauerhafte Stromaufnahme beträgt 2 A und der Spitzenstrom 2,8 A.
Verglichen mit dem TMC2208 wird der Antriebsstrom dieses ICs um 0,6 A bis 0,8 A verbessert, zussätzlich bietet er auch eine verbesserte Überwachung des Schrittmotors.

Betriebsspannung : 4.75V - 28V Gleichstrom

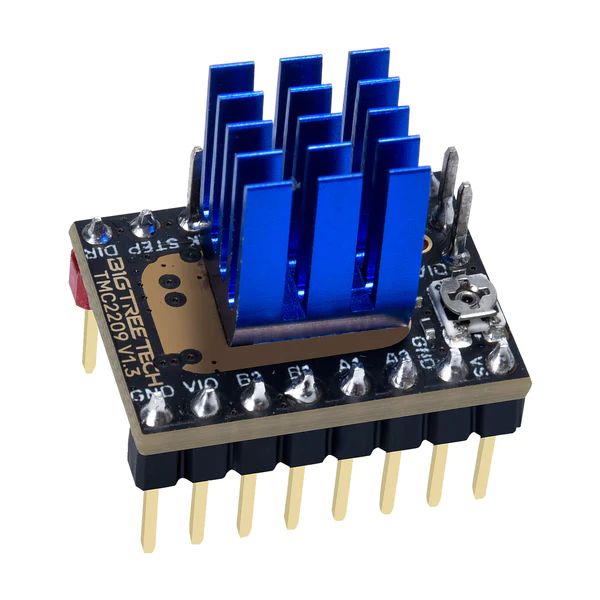

Lieferumfang: TMC 2209 V1.3 incl. Kühlkörper.

Dieser IC verwendete einige patentierte Technologien:

• SpreadCycle™ ( hochdynamischer Motorsteuerung)
• StealthChop2™  ( ultra-leise Technologie - diese ist im 3D Druck weit verbreitet )
• MicroPlyer™ (Mikroschrittsteuerung) - Durch die flexible microPlyer-Interpolation können 256 Mikroschritte bereitgestellt werden.
• StallGuard4™  Wenn der Motor blockiert oder sich nicht gleichmäßig bewegt, wird ein Signal erzeugt, das ausgewertet werden kann.
• CoolStep™  Die aktuelle dynamische Steuerung kann 75 % Energie einsparen.

Das Design dieses Treibers ist zu bestehenden 3D-Druckern kompatibel und vermindert zusätzliche Investitionen.
Das Modul hat eine Standard-Step/Dir-Schnittstelle, die einfach zu bedienen ist .

Produktparameter

• Maße：15.24mm * 20.32mm
• Betriebsspannung（VM）：4.75V---28V DC
• Spitzenstrom：2.8A
• Stromaufnahme Dauerbetrieb：2A
• Mikroschritte：2、4、8、16（kann in 256 Teile geteilt werden）
• Max Mikroschritte：256
• Betriebsmodi： STEP/DIR oder UART
